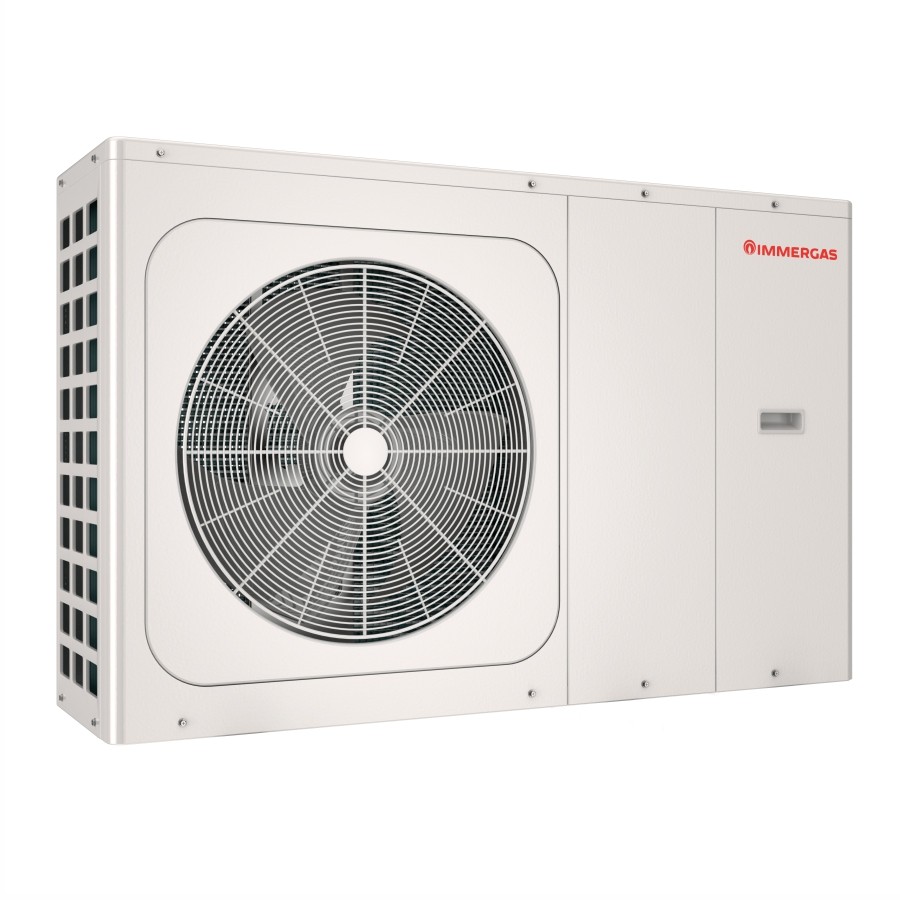

MAGIS M8

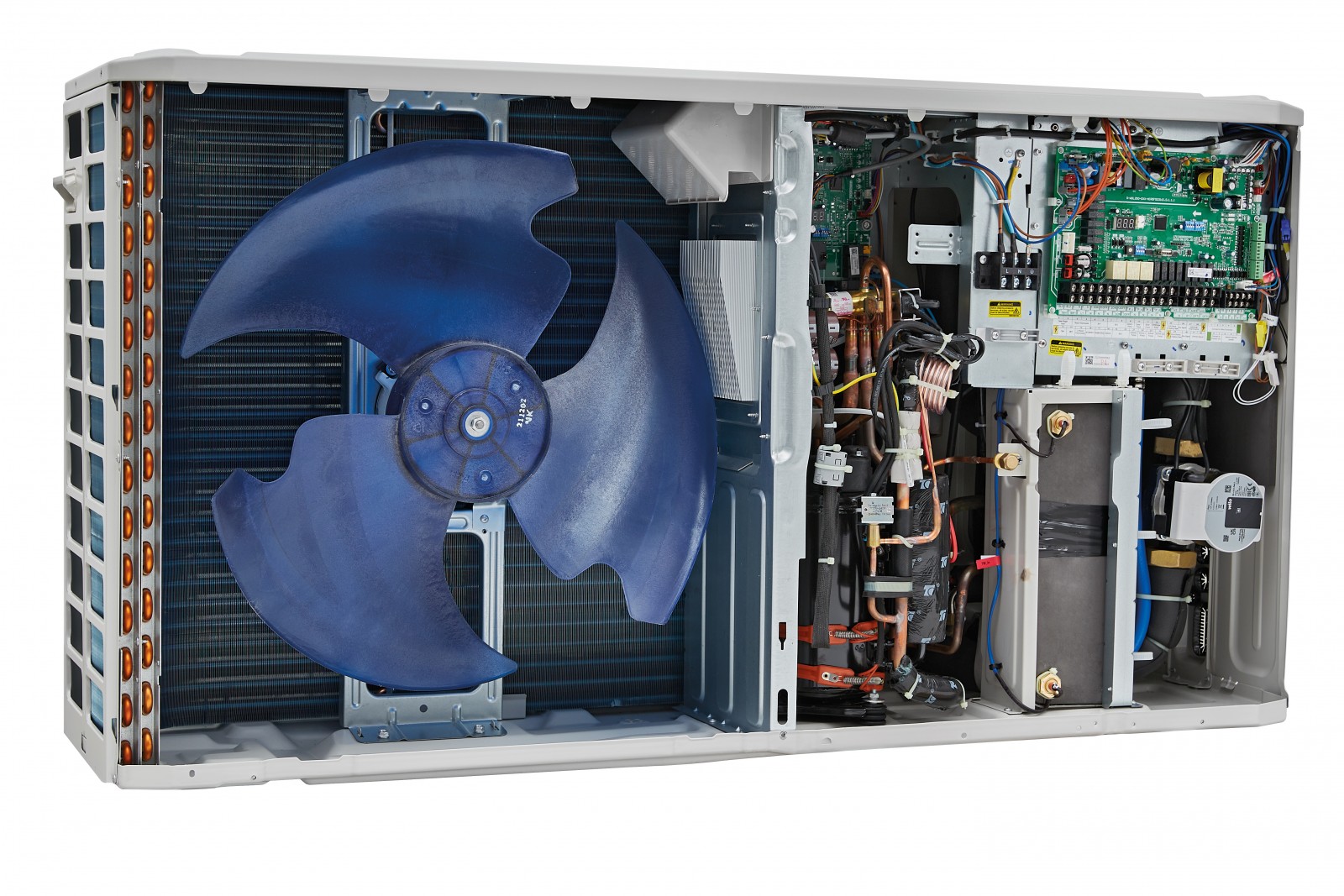

Tepelné čerpadlo MAGIS M8 je v provedení monoblok, což znamená, že venkovní jednotka je kompletně vybavena jak okruhem chladiva, tak okruhem pro vytápění. Tepelné čerpadlo MAGIS M8 je určeno k vytápění, chlazení a případnému ohřevu TUV. Protože je okruh vytápění veden přímo z objektu do tepelného čerpadla, je nutné zajistit ochranu jednotky proti zamrznutí topné vody.
Dalším příjemným zjištěním je fakt, že tepelné čerpadlo je vybaveno sondou snímání venkovní teploty již z výroby.
Čerpadlo MAGIS M8 je vybaveno moderní řídicí prostorovou jednotkou již z výroby. Vyspělá elektronická výbava umožňuje regulaci nejen okruhu TUV, ale i řízení přímých a směšovaných zón topného okruhu, dále umožňuje řízení až šesti tepelných čerpadel v kaskádě bez nadřazené regulace. Na vše stačí řídicí jednotka, která je dodávána v základní výbavě čerpadla! Samozřejmostí je režim chlazení v letních měsících.
- Tepelné čerpadlo vzduch / voda
- Jednofázové elektrické připojení
- Monoblokové provedení (pouze venkovní jednotka)
- Možnost chlazení, vytápění a ohřevu TUV
- Vysoká účinnost a nízké provozní náklady
- Ekvitermní regulace v základní výbavě
- Venkovní sonda v základní výbavě
- Prostorová řídicí jednotka v základní výbavě
- Energeticky úsporné modulované oběhové čerpadlo řízené PWM signálem
- Integrovaná expanzní nádoba, pojistný ventil a odvzdušňovací ventil
- Možnost provozu v kaskádě v základní výbavě (až 6 jednotek)
- Možnost zónového vytápění v základní výbavě
- Modulovaný výkon (DC invertor)
- Plynulá regulace otáček ventilátoru (EC motor)
- Elektronický expanzní ventil (EEV)
- Chladivo R32
- Certifikace dle EN 14 511
- Certifikace HP KEYMARK
Technická data
| MAGIS M8 |
|||
| Energetická třída (55°C/35°C) | A++ / A+++ | ||
| Energetický štítek (EU 811/2013) |
|
|
|
| Režim VYTÁPĚNÍ | |||
| Topný výkon1---------------(teplota topné vody 35 °C) | kW | 8,40 | |
| Topný výkon2---------------(teplota topné vody 45 °C) | kW | 8,10 | |
| Topný výkon3---------------(teplota topné vody 55 °C) | kW | 7,50 | |
| Topný faktor - COP1------(teplota topné vody 35 °C) | -- | 5,51 | |
| Topný faktor - COP2------(teplota topné vody 45 °C) | -- | 3,85 | |
| Topný faktor - COP3------(teplota topné vody 55 °C) | -- | 3,18 | |
| Rozsah nastavení teploty vody v režimu vytápění | °C | 12 ÷ 65 | |
| Pracovní rozsah teplot vzduchu v režimu vytápění | °C | -25 ÷ +35 | |
| Využitelný výtlak čerpadla při průtoku 1 000 l/h | m H2O | 8,4 | |
| Minimální průtok topné vody | l/h | 400 | |
| Minimální objem topné vody | l | 40 | |
| Maximální tlak v topném okruhu | bar | 3 | |
| Objem expanzní nádoby okruhu topení | l | 8 | |
| Režim CHLAZENÍ | |||
| Chladicí výkon4------------(teplota topné vody 18 °C) | kW | 8,30 | |
| Chladicí výkon5------------(teplota topné vody 7 °C) | kW | 7,45 | |
| Chladicí faktor - ERR4---(teplota topné vody 18 °C) | -- | 5,05 | |
| Chladicí faktor - ERR5---(teplota topné vody 7 °C) | -- | 3,35 | |
| Rozsah nastavení teploty v režimu chlazení | °C | 5 ÷ 25 | |
| Pracovní rozsah teplot vzduchu v režimu chlazení | °C | -5 ÷ +43 | |
| Režim ohřevu TUV |
|||
| Možnost ohřevu TUV v nepřímotopném zásobníku | -- | ano | |
| Rozsah nastavení teploty TUV | °C | 12 ÷ 65 | |
| Pracovní rozsah teplot vzduchu v režimu ohřevu TUV | °C | -25 ÷ 43 | |
| Obecná data | |||
| Elektrické napájení | V/Ph/Hz | 230/1/50 | |
| Maximální příkon | W | 3 400 | |
| Maximální proud za normálního provozu | A | 16 | |
| Minimální průřez kabelu napájení | mm2 | 3 x 4 | |
| Průřez komunikačního kabelu | mm2 | 5 x 0,75 | |
| Doporučený jistič | A | 25 | |
| Chladivo | -- | R32 | |
| Množství přednaplněného chladiva | g | 1 400 | |
| Fáze odtávání | -- | Automaticky, možnost manuální aktivace | |
| Realizace odtávání | -- | Horkým chladivem (reverzací) | |
| Kompresor | -- | Dvourotační s inventorem | |
| Počet kompresorů | ks | 1 | |
| Počet ventilátorů | ks | 1 | |
| Elektronický expanzní ventil EEV | -- | ano | |
| Řídicí jednotka v základní výbavě | -- | ano | |
| Objem vody v tepelném čerpadle | l | 3,2 | |
| Hmotnost tepelného čerpadla | kg | 105 | |
| Stupeň elektrického krytí | -- | IP24 | |
| Hladina akustického výkonu6 | dB(A) | 59 | |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | |||
| DB - suchý vzduch | |||
| WB - vlhký vzduch | |||
| (1) teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C | |||
| (2) teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C | |||
| (3) teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C | |||
| (4) teplota okolí +35 °C / teplota vody 18 / 23 °C | |||
| (5) teplota okolí +35 °C / teplota vody 7 / 12 °C | |||
| (6) hladina akustického výkonu v souladu s ISO 9614 | |||
