MAGIS PRO 12 V2 T

Princip tepelného čerpadla vzduch/voda v provedení split

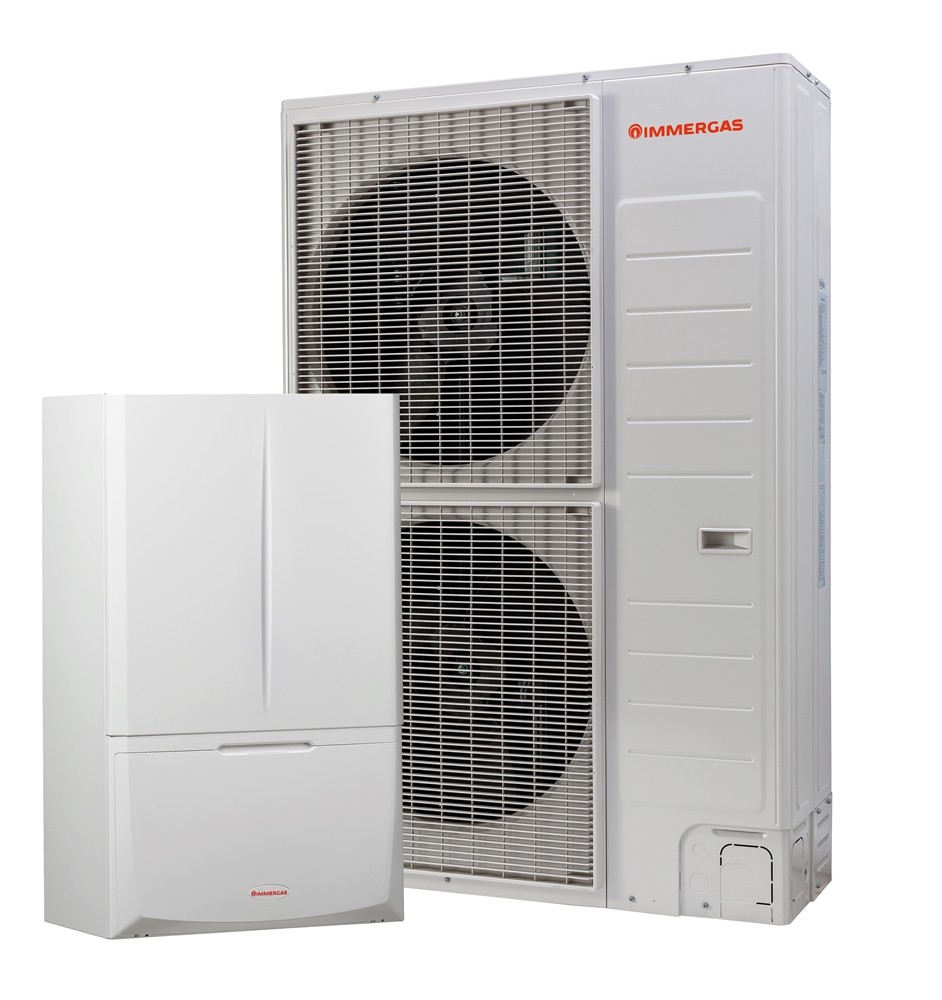

Splitové provedení tepelného čerpadla znamená, že čerpadlo je rozděleno na dvě základní části, konkrétně na venkovní a vnitřní jednotku.
Obě jednotky jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem.

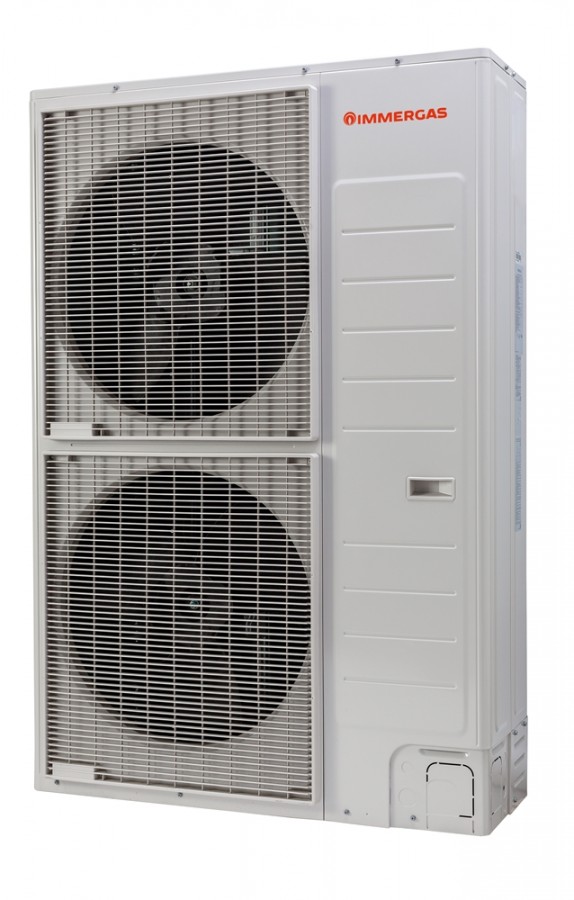

Hlavní části venkovní jednotky jsou:
výparník, dva ventilátory s EC motory, rotační kompresor, elektronický expanzní ventil, čtyřcestný ventil a elektronika.
Vnitřní jednotka obsahuje:
kondenzátor, oběhové čerpadlo, řídicí elektroniku, připojovací svorkovnice a ovládací panel pro nastavení a regulaci celého tepelného čerpadla.
Tepelné čerpadlo vzduch / voda odebírá teplo z venkovního prostředí a ve výparníku ho předá chladivu. Díky vyšší teplotě vzduchu se chladivo ve výparníku vypaří a vzniklé páry jsou nasávány kompresorem. Kompresor páry chladiva prudce stlačí (komprese) a díky tomuto jednoduchému fyzikálnímu ději vzroste zásadním způsobem teplota stlačených par. Horké páry chladiva předají svou tepelnou energii v kondenzátoru (deskový výměník vnitřní jednotky) do topné vody, čímž ztratí svůj potenciál a změní své skupenství z plynného na kapalné. Z kondenzátoru proudí kapalné chladivo do venkovní jednotky, kde díky expanznímu ventilu dojde k prudkému snížení tlaku a chladivo se výrazně ochladí (expanze). Celý cyklus se uzavírá a chladivo putuje znovu do výparníku, kde se opět vzduchem ohřeje. Tento proces se stále opakuje, takže  tepelné čerpadlo opravdu přečerpává teplo z vnějšího prostředí do topné soustavy.

Pracovni rozsah v režimu VYTÁPĚNÍ

Hodnota teploty výstupní topné vody u tepelného čerpadla vzduch / voda vždy závisí na teplotě vzduchu proudícího přes výparník. Z grafu je dobře vidět, že při klesající venkovní teplotě se snižuje teplota výstupní topné vody do soustavy a samozřejmě klesá i reálný výkon čerpadla. Hodnoty teplot ve šrafované oblasti A jsou dosaženy pomocí vestavěného elektrického tělesa (volitelné příslušenství. Za zmínku stojí, že i při venkovní teplotě -15 °C je schopno tepelné čerpadlo modelové řady MAGIS PRO V2 T dodávat do soustavy topnou vodu o teplotě +55 °C.

Pracovni rozsah v režimu CHLAZENÍ

V letním období se zcela určitě hodí možnost klimatizace obytných prostorů. I tento požadavek je schopno tepelné čerpadlo MAGIS PRO V2 T bez problémů splnit. Aktivaci režimu CHLAZENÍ lze provést přímo na ovládacím panelu vnitřní jednotky nebo na prostorové řídicí jednotce (pokud je instalována).

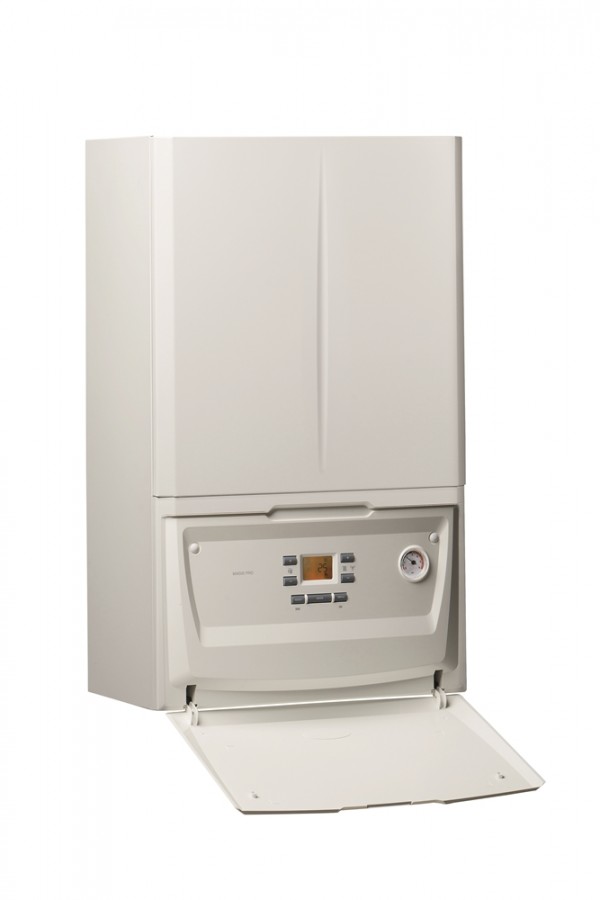

Vnitřní jednotka tepelného čerpadla

Vnitřní jednotka tepelného čerpadla MAGIS PRO V2 T se může pochlubit elegantním vzhledem a velmi relativně malými rozměry (hloubka pouze 34 cm). Pokud Vás napadne, že vnitřní jednotka vypadá stejně jako plynový kotel IMMERGAS, tak nejste daleko od pravdy. Hlavní části vnitřní jednotky jsou však od plynového kotle zcela odlišné. Můžeme zde uvést ty nejdůležitější:

• deskový výměník chladivo / topná voda
• expanzní nádoba topného okruhu
• pojistný ventil 3 bar
• průtokoměr
• krokový trojcestný ventil (ohřev TUV / VYTÁPĚNÍ)
• energeticky úsporné modulované čerpadlo (řízené PWM signálem)
• příprava pro instalaci el. topného tělesa topného okruhu (lze instalovat max. 2 ks)
• příprava pro spínání el. topného tělesa okruhu TUV
• kompletní regulace přímého a směšovaného okruhu

Nesmíme zapomenout také na ovládací panel. Ten umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu - VYTÁPĚNÍ - CHLAZENÍ - OHŘEV TUV, zobrazovat provozní informace jak z vnitřní, tak z venkovní jednotky. Tlačítky "plus" a "mínus" lze snadno definovat žádanou teplotu pro vybraný režim.
