MAGIS M14 T EH9

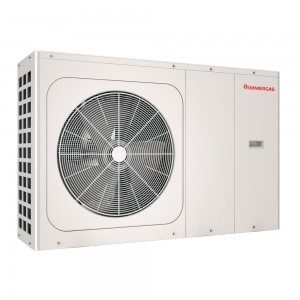

Tepelné čerpadlo MAGIS M14 T EH9 je v provedení monoblok, což znamená, že venkovní jednotka je kompletně vybavena jak okruhem chladiva, tak okruhem pro vytápění. A nejen to. Venkovní jednotka již z výroby obsahuje elektrický konfigurovatelný bivalentní zdroj o výkonu až 9 kW. Tepelné čerpadlo MAGIS M14 T EH9 je určeno k vytápění, chlazení a případnému ohřevu TUV. Protože je okruh vytápění veden přímo z objektu do tepelného čerpadla, je nutné zajistit ochranu jednotky proti zamrznutí topné vody.
Dalším příjemným zjištěním je fakt, že tepelné čerpadlo je vybaveno sondou snímání venkovní teploty již z výroby.
Čerpadlo MAGIS M14 T EH9 je vybaveno moderní řídicí prostorovou jednotkou již z výroby. Vyspělá elektronická výbava umožňuje regulaci nejen okruhu TUV, ale i řízení přímých a směšovaných zón topného okruhu, dále umožňuje řízení až šesti tepelných čerpadel v kaskádě bez nadřazené regulace. Na vše stačí řídicí jednotka, která je dodávána v základní výbavě čerpadla! Samozřejmostí je režim chlazení v letních měsících. Celá modelová řada tepelných čerpadel MAGIS M T EH9 je dispozici v třech základních výkonových provedeních: MAGIS M12 T EH9, MAGIS M14 T EH9 a MAGIS M16 T EH9.

Tepelné čerpadlo vzduch / voda
Třífázové elektrické připojení
Vestavěný elektrický bivalentní zdroj až o výkonu 9 kW
Monoblokové provedení (pouze venkovní jednotka)
Možnost chlazení, vytápění a ohřevu TUV
Vysoká účinnost a nízké provozní náklady
Ekvitermní regulace v základní výbavě
Venkovní sonda v základní výbavě
Prostorová řídicí jednotka v základní výbavě
Topný kabel proti zamrznutí kondenzátu v základní výbavě
Energeticky úsporné modulované oběhové čerpadlo řízené PWM signálem
Integrovaná expanzní nádoba, pojistný ventil a odvzdušňovací ventil
Modulovaný výkon (DC invertor)
Plynulá regulace otáček ventilátoru (EC motor)
Elektronický expanzní ventil (EEV)
Možnost provozu v kaskádě v základní výbavě (až 6 jednotek)
Možnost zónového vytápění v základní výbavě
Chladivo R32
Certifikace dle EN 14 511
Certifikace HP KEYMARK
Dotace - MAGIS M14 T EH9 - SVT33780

Princip tepelného čerpadla vzduch / voda v provedení monoblok

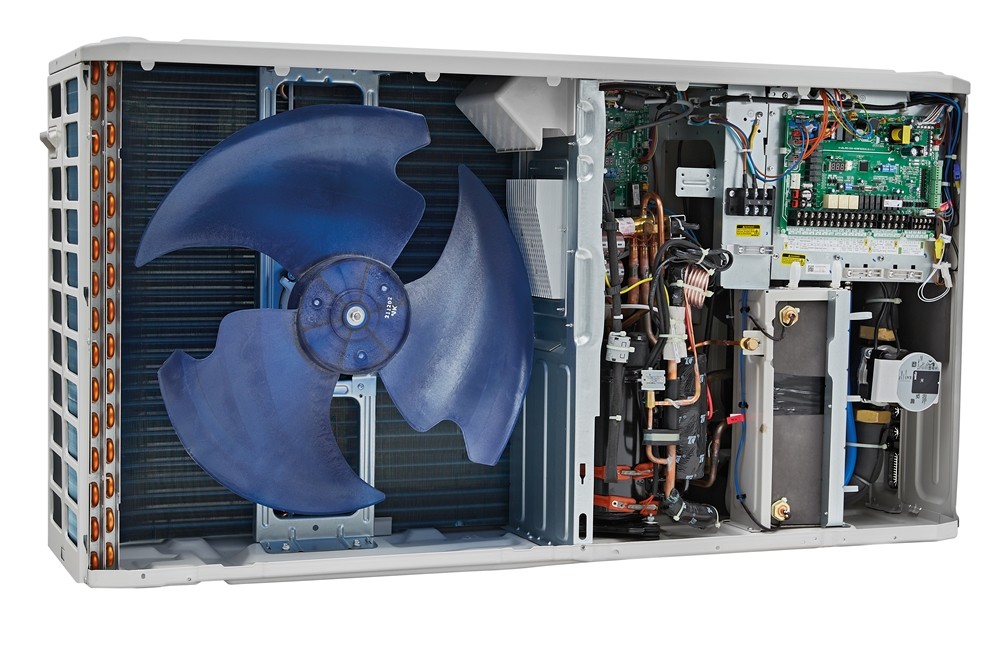

Tepelné čerpadlo v provedení monoblok (někdy se také můžete setkat s termínem "kompakt") obsahuje čtyři základní části: výparník, dvourotační kompresor, kondenzátor a elektronický expanzní ventil.
Tepelné čerpadlo vzduch / voda odebírá teplo z venkovního prostředí a ve výparníku ho předá chladivu. Díky vyšší teplotě vzduchu se chladivo ve výparníku vypaří a vzniklé páry jsou nasávány kompresorem. Kompresor páry chladiva prudce stlačí (komprese) a díky tomuto jednoduchému fyzikálnímu ději vzroste zásadním způsobem teplota stlačených par. Horké páry chladiva předají svou tepelnou energii v kondenzátoru (deskový výměník čerpadla) do topné vody, čímž ztratí svůj potenciál a změní své skupenství z plynného na kapalné. Z kondenzátoru proudí kapalné chladivo přes expanzní ventil, kde dojde k prudkému snížení tlaku a chladivo se výrazně ochladí (expanze). Celý cyklus se uzavírá a chladivo putuje znovu do výparníku, kde se opět vzduchem ohřeje. Tento proces se stále opakuje, takže tepelné čerpadlo opravdu přečerpává teplo z vnějšího prostředí do topné soustavy.

MAGIS M12 T EH9 / MAGIS M14 T EH9 / MAGIS M16 T EH9

Tepelná čerpadla modelové řady MAGIS M T EH9 se liší v závislosti na požadovaném výkonu. Hlavní části jednotlivých typů jsou však svým charakterem stejné. Můžeme si zde uvést ty nejdůležitější:

třífázové elektrické připojení
konfigurovatelný vestavěný elektrický bivalentní zdroj až o výkonu 9 kW
dvojrotační kompresor s DC invertorem
řídicí elektronika
ventilátor s proměnnými otáčkami
výparník
venkovní sonda
čtyřcestný ventil
elektronický expanzní ventil
přednaplněné chladivo R32
nerezový deskový výměník chladivo / topná voda
průtokoměr
expanzní nádoba topného okruhu
pojistný ventil 3 bar
energeticky úsporné modulované oběhové čerpadlo
příprava pro instalaci el. topného tělesa topného okruhu
příprava pro řízení trojcestného ventilu okruhu TUV

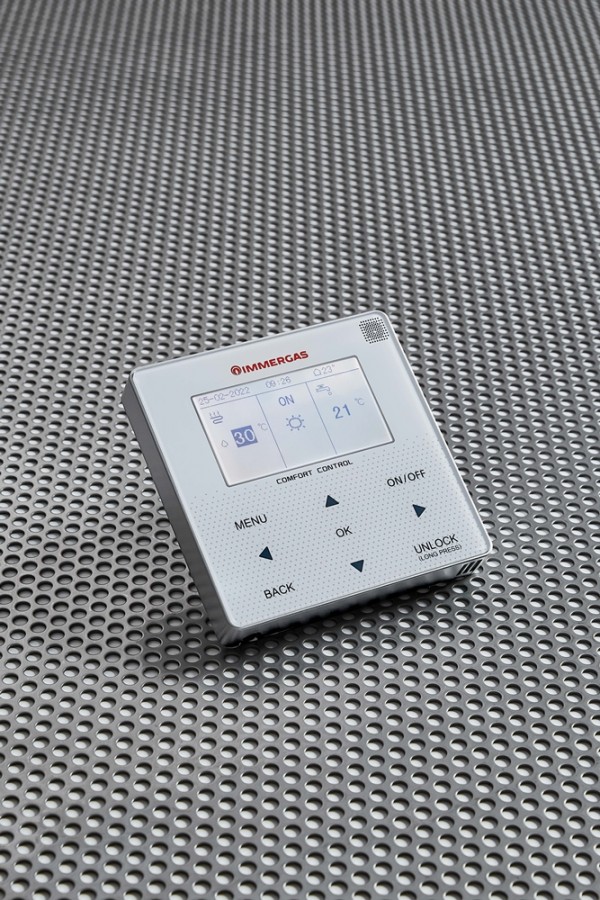

Nesmíme zapomenout také na prostorovou řídicí jednotku. Ta umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu, zobrazovat provozní informace. Tlačítky na ovládacím panelu jednotky lze snadno definovat žádanou teplotu pro vybraný režim a popřípadě i upravovat parametry tepelného čerpadla v jednotlivých provozních režimech.

Technická data

		MAGIS M14 T EH9
Energetická třída (55°C/35°C)		A++ / A+++
Režim VYTÁPĚNÍ
Topný výkon¹--------------(teplota topné vody 35 °C)	kW	14,50
Topný výkon²--------------(teplota topné vody 45 °C)	kW	14,10
Topný výkon³--------------(teplota topné vody 55 °C)	kW	13,80
Topný faktor - COP¹-----(teplota topné vody 35 °C)	--	4,60
Topný faktor - COP²-----(teplota topné vody 45 °C)	--	3,60
Topný faktor - COP³-----(teplota topné vody 55 °C)	--	2,95
Rozsah nastavení teploty vody v režimu vytápění	°C	12 ÷ 65
Pracovní rozsah teplot vzduchu v režimu vytápění	°C	-25 ÷ +35
Využitelný výtlak čerpadla při průtoku 1 000 l/h	m H₂O	8,4
Minimální průtok topné vody	l/h	700
Minimální objem topné vody	l	40
Maximální tlak v topném okruhu	bar	3
Objem expanzní nádoby okruhu topení	l	8
Režim CHLAZENÍ
Chladicí výkon⁴-----------(teplota topné vody 18 °C)	kW	13,50
Chladicí výkon⁵-----------(teplota topné vody 7 °C)	kW	12,40
Chladicí faktor - ERR⁴--(teplota topné vody 18 °C)	--	3,61
Chladicí faktor - ERR⁵--(teplota topné vody 7 °C)	--	2,50
Rozsah nastavení teploty v režimu chlazení	°C	5 ÷ 25
Pracovní rozsah teplot vzduchu v režimu chlazení	°C	-5 ÷ +43
Režim ohřevu TUV
Možnost ohřevu TUV v nepřímotopném zásobníku	--	ano
Rozsah nastavení teploty TUV	°C	12 ÷ 65
Pracovní rozsah teplot vzduchu v režimu ohřevu TUV	°C	-25 ÷ 43
Možnosti konfigurace el. bivaletního zdroje
Konfigurace 1 - pouze jedno el. topné těleso	kW	3
Konfigurace 2 - pouze jedno el. topné těleso	kW	6
Konfigurace 3 - dvě el. topná tělesa	kW	3 + 6
Obecná data
Elektrické napájení	V/Ph/Hz	400/3/50
Maximální příkon	W	5 800
Maximální proud za normálního provozu	A	11,0
Minimální průřez kabelu napájení	mm²	5 x 2,5
Průřez komunikačního kabelu	mm²	5 x 0,75
Doporučený jistič	A	25
Chladivo	--	R32
Množství přednaplněného chladiva	g	1 750
Fáze odtávání	--	Automaticky, možnost manuální aktivace
Realizace odtávání	--	Horkým chladivem (reverzací)
Kompresor	--	Dvourotační s inventorem
Počet kompresorů	ks	1
Počet ventilátorů	ks	1
Elektronický expanzní ventil EEV	--	ano
Řídicí jednotka v základní výbavě	--	ano
Objem vody v tepelném čerpadle	l	2,0
Hmotnost tepelného čerpadla	kg	149
Stupeň elektrického krytí	--	IP24
Hladina akustického výkonu⁶	dB(A)	65
Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám:
DB - suchý vzduch
WB - vlhký vzduch
⁽¹⁾ teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C
⁽²⁾ teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C
⁽³⁾ teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C
⁽⁴⁾ teplota okolí +35 °C / teplota vody 18 / 23 °C
⁽⁵⁾ teplota okolí +35 °C / teplota vody 7 / 12 °C
⁽⁶⁾ hladina akustického výkonu v souladu s ISO 9614

Cena: 187 300,- Kč (bez DPH)

Katalogový list

Poptat produkt

Plynové kondenzační kotle a tepelná čerpadla IMMERGAS byly zaregistrovány do databáze SVT (Seznam výrobků a technologií) programů: Kotlíkové dotace (2021 - 2027) a Nová zelená úsporám (2021 - 2030).

Kód SVT: SVT33780
