MAGIS PRO 9 V2

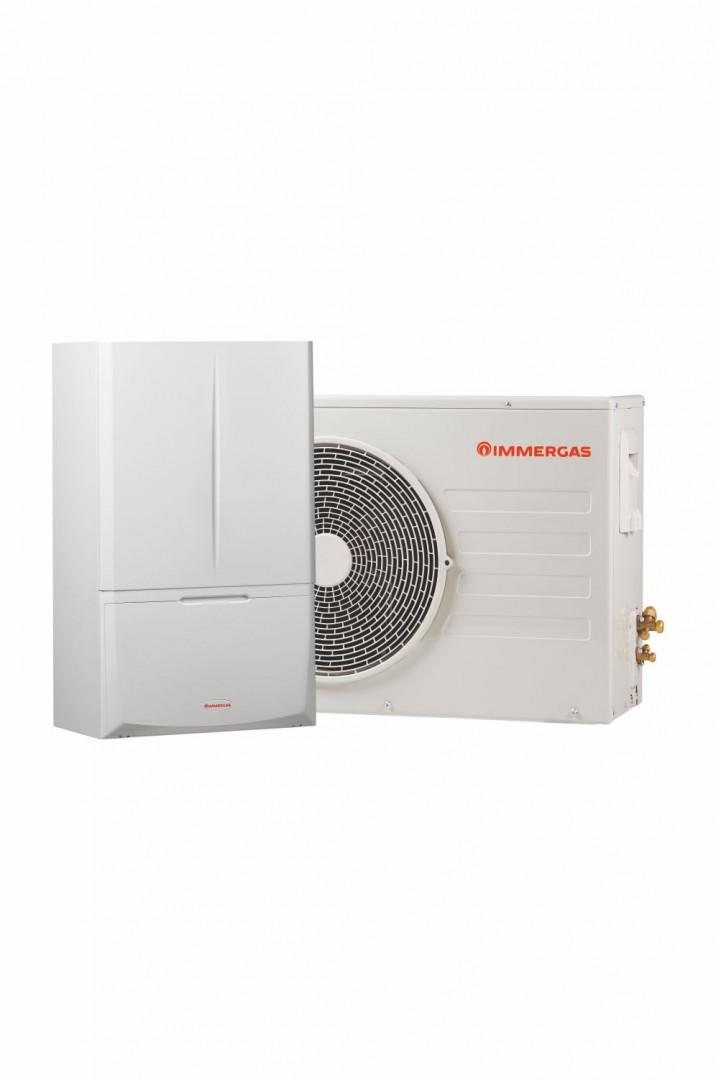

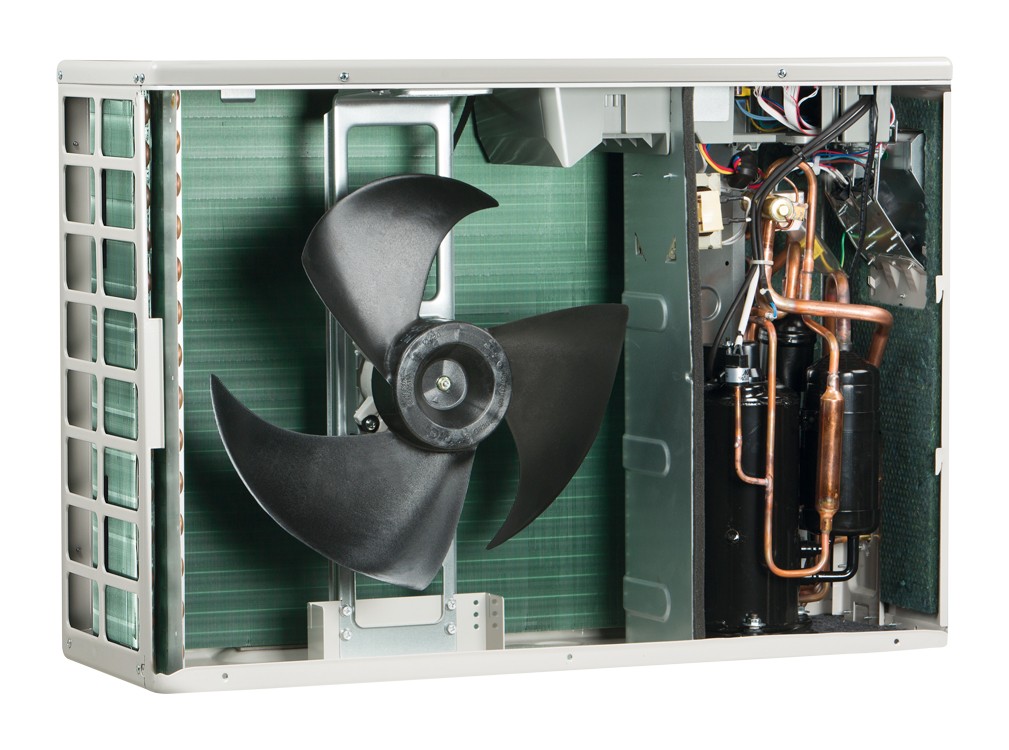

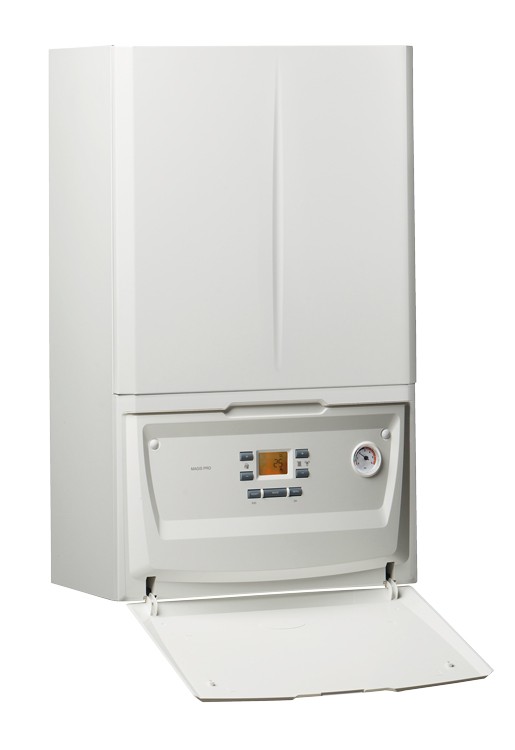

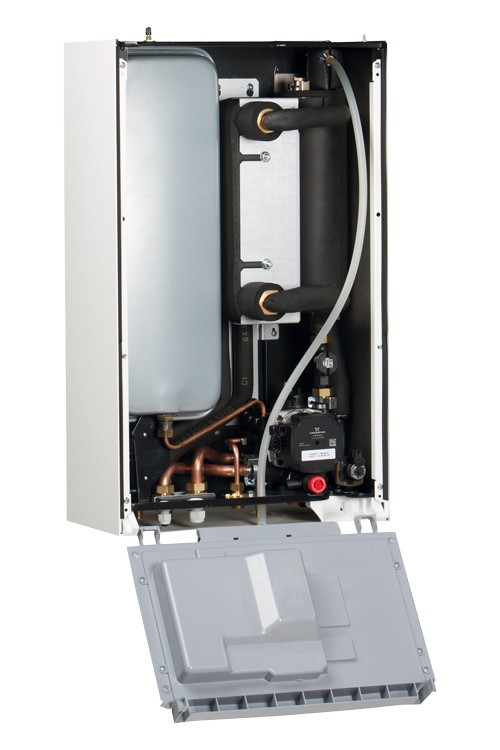

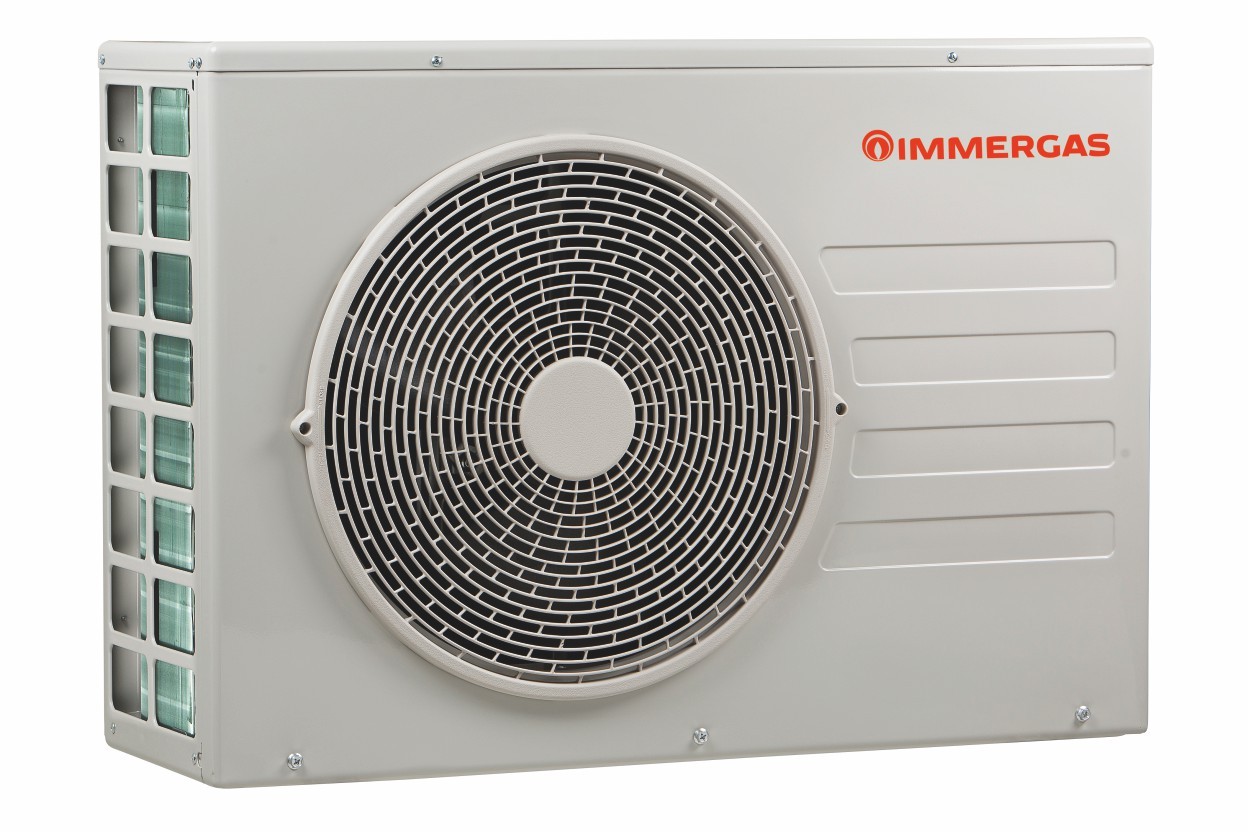

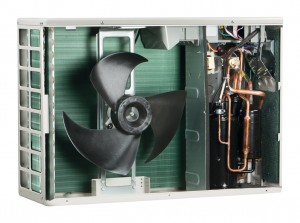

Moderní tepelné čerpadlo MAGIS PRO 9 V2 je v provedení split, což znamená, že venkovní jednotka je oddělena od vnitřní jednotky čerpadla. Obě tyto hlavní části jsou samozřejmě propojeny okruhem chladiva a komunikačním kabelem. Tepelná čerpadla MAGIS PRO 9 V2 jsou určena k vytápění, chlazení a případnému ohřevu TUV. Vnitřní jednotka je kompletně vybavena pro připojení nepřímotopného zásobníku TUV. Dalším příjemným zjištěním je fakt, že venkovní jednotka čerpadla je vybavena sondou snímání vnější teploty již z výroby. Navíc, pokud umístění venkovní jednotky z nějakého důvodu nedovolí reálně snímat venkovní teplotu, je možné velice jednoduše připojit k tepelnému čerpadlu další (volitelnou) venkovní sondu. A to není vše!
Vyspělá elektronická výbava umožňuje regulaci nejen okruhu TUV, ale i řízení přímých a směšovaných zón topného okruhu. Samozřejmostí je režim chlazení v letních měsících.
- Tepelné čerpadlo vzduch / voda
- Splitové provedení (venkovní a vnitřní jednotka)
- Možnost chlazení, vytápění a ohřevu TUV
- Vysoká účinnost a nízké provozní náklady
- Ekvitermní regulace v základní výbavě
- Venkovní sonda v základní výbavě
- Topný kabel venkovní jednotky v základníá výbavě
- Oběhové čerpadlo vnitřní jednotky řízeno PWM signálem
- Modulovaný výkon (invertor)
- Plynulá regulace otáček ventilátoru (EC motor)
- Elektronický expanzní ventil (EEV)
- Možnost zónového vytápění v základní výbavě
- Chladivo R32
- Certifikace dle EN 14 511
Technická data
| MAGIS PRO 9 V2 |
||

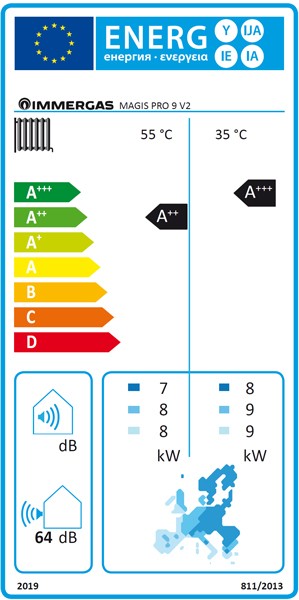

| Energetická třída (55°C/35°C) | A++ / A+++ | |
| Energetický štítek (EU 811/2013) |
|
|
| Režim VYTÁPĚNÍ | ||
| Topný výkon1---------------(teplota topné vody 35 °C) | kW | 9,00 |
| Topný výkon2---------------(teplota topné vody 45 °C) | kW | 8,60 |
| Topný výkon3---------------(teplota topné vody 55 °C) | kW | 8,00 |
| Topný faktor - COP1------(teplota topné vody 35 °C) | -- | 4,81 |
| Topný faktor - COP2------(teplota topné vody 45 °C) | -- | 3,69 |
| Topný faktor - COP3------(teplota topné vody 55 °C) | -- | 2,93 |
| Rozsah nastavení teploty v režimu vytápění | °C | 20 - 65 |
| Maximální výstupní teplota | °C | 70 |
| Využitelný výtlak čerpadla při průtoku 1 000 l/h | m H2O | 5,2 |
| Maximální tlak v topném okruhu | bar | 3 |
| Objem expanzní nádoby okruhu topení | l | 12 |
| Režim CHLAZENÍ | ||
| Chladicí výkon4------------(teplota topné vody 18 °C) | kW | 8,70 |
| Chladicí výkon5------------(teplota topné vody 7 °C) | kW | 6,50 |
| Chladicí faktor - ERR4---(teplota topné vody 18 °C) | -- | 4,12 |
| Chladicí faktor - ERR5---(teplota topné vody 7 °C) | -- | 3,33 |
| Rozsah nastavení teploty v režimu chlazení | °C | 5 - 25 |
| Režim ohřevu TUV |
||
| Možnost ohřevu TUV v nepřímotopném zásobníku | -- | ano |
| Rozsah nastavení teploty TUV | °C | 10 - 55 |
| Rozsah nastavení teploty TUV s el. topným tělesem6 | °C | 10 - 65 |
| Obecná data | ||
| Elektrické napájení | V/Ph/Hz | 230/1/50 |
| Maximální příkon----------(vnitřní + venkovní jednotka) | W | 4 300 |
| Max. proud za normálního provozu | A | 22 |
| Chladivo | -- | R32 |
| Množství přednaplněného chladiva | g | 1 400 |
| Připojení okruhu chladiva - kapalná fáze | mm-palce | 6,35-1/4" |
| Připojení okruhu chladiva - plynná fáze | mm-palce | 15,88-5/8" |
| Maximální délka s přednaplněným chladivem | m | 15 |
| Maximální délka okruhu chladiva7 | m | 35 |
| Fáze odtávání | -- | Automaticky, možnost manuální aktivace |
| Realizace odtávání | -- | Horkým chladivem (reverzací) |
| Kompresor | -- | Rotační s inventorem |
| Počet kompresorů | ks | 1 |
| Počet ventilátorů | ks | 1 |
| Elektronický expanzní ventil EEV | -- | ano |
| Stupeň elektrického krytí-----(platí pro vnitřní jednotku) | -- | IPX4D |
| Objem vody ve vnitřní jednotce | l | 4 |
| Hmotnost prázdné vnitřní jednotky | kg | 33,5 |
| Hmotnost venkovní jednotky | kg | 74,0 |
| Hladina akustického výkonu8 | dB(A) | 64 |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | ||
| DB - suchý vzduch | ||
| WB - vlhký vzduch | ||
| (1) teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C | ||
| (2) teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C | ||
| (3) teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C | ||
| (4) teplota okolí +35 °C / teplota vody 18 / 23 °C | ||
| (5) teplota okolí +35 °C / teplota vody 7 / 12 °C | ||
| (6) mezní teplota teploty TUV platí pouze při instalaci el. topného tělesa 3 KW (3.030991) | ||
| (7) pokud je okruh chladiva delší než 15 m musí se do okruhu doplnit chladivo R32 | ||
| (8) hladina akustického výkonu v souladu s ISO 9614 | ||
