AUDAX 16

Tepelné čerpadlo AUDAX 16 je tepelné čerpadlo v provedení monoblok, což znamená, že venkovní jednotka je kompletně vybavena jak okruhem chladiva, tak okruhem pro vytápění. Tepelná čerpadla AUDAX  jsou určena k vytápění, chlazení a případnému ohřevu TUV. Protože je okruh vytápění veden přímo z objektu do tepelného čerpadla, je nutné zajistit ochranu jednotky proti zamrznutí topné vody (napuštěním topného okruhu vhodnou nemrznoucí směsí).
Dalším příjemným zjištěním je fakt, že tepelné čerpadlo je vybaveno sondou snímání venkovní teploty a moderní řídicí prostorovou jednotkou již z výroby.

Princip tepelného čerpadla vzduch/voda v provedení monoblok

Tepelné čerpadlo v provedení monoblok (někdy se také můžete setkat s termínem "kompakt") obsahuje čtyři základní části: výparník, dvourotační kompresor, kondenzátor a elektronický expanzní ventil.
Tepelné čerpadlo vzduch / voda odebírá teplo z venkovního prostředí a ve výparníku ho předá chladivu. Díky vyšší teplotě vzduchu se chladivo ve výparníku vypaří a vzniklé páry jsou nasávány kompresorem. Kompresor páry chladiva prudce stlačí (komprese) a díky tomuto jednoduchému fyzikálnímu ději vzroste zásadním způsobem teplota stlačených par. Horké páry chladiva předají svou tepelnou energii v kondenzátoru (deskový výměník čerpadla) do topné vody, čímž ztratí svůj potenciál a změní své skupenství z plynného na kapalné. Z kondenzátoru proudí kapalné chladivo přes expanzní ventil, kde dojde k prudkému snížení tlaku a chladivo se výrazně ochladí (expanze). Celý cyklus se uzavírá a chladivo putuje znovu do výparníku, kde se opět vzduchem ohřeje. Tento proces se stále opakuje, takže  tepelné čerpadlo opravdu přečerpává teplo z vnějšího prostředí do topné soustavy.

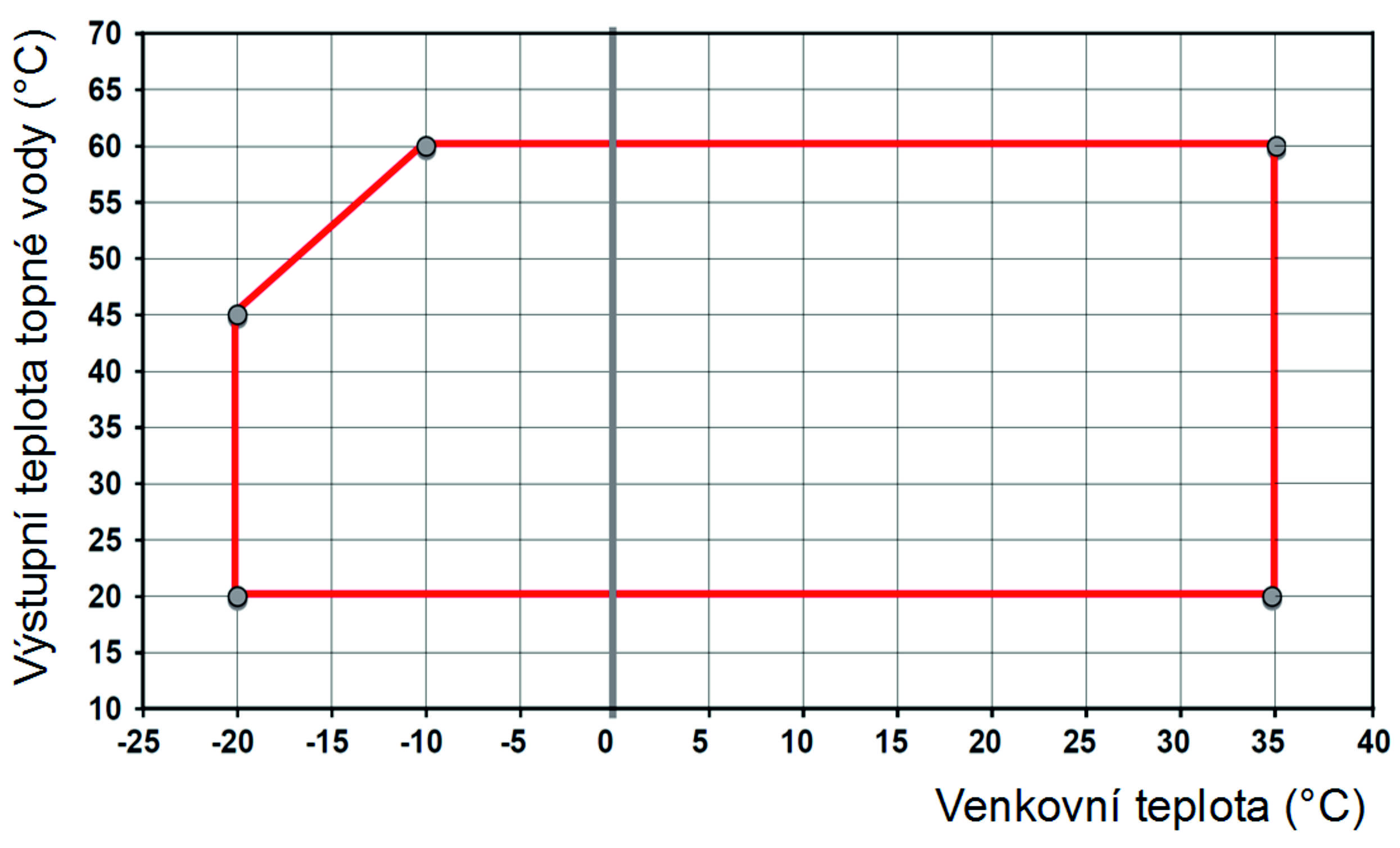

Pracovni rozsah v režimu VYTÁPĚNÍ

Hodnota teploty výstupní topné vody u tepelného čerpadla vzduch / voda vždy závisí na teplotě vzduchu proudícího přes výparník. Z grafu je dobře vidět, že při klesající venkovní teplotě se snižuje teplota výstupní topné vody do soustavy a samozřejmě klesá i reálný výkon čerpadla. Za zmínku stojí, že i při venkovní teplotě -20 °C je schopno tepelné čerpadlo modelové řady AUDAX dodávat do soustavy topnou vodu o teplotě +45 °C.

Pracovni rozsah v režimu CHLAZENÍ

V letním období se zcela určitě hodí možnost klimatizace obytných prostorů. I tento požadavek je schopno tepelné čerpadlo AUDAX 16 bez problémů splnit. Aktivaci režimu CHLAZENÍ lze provést přímo na ovládacím panelu prostorové řídicí jednotky, která je dodávána s čerpadlem v základní výbavě.

Tepelná čerpadla modelové řady AUDAX  se liší v závislosti na požadovaném výkonu. Hlavní části jednotlivých typů jsou však svým charakterem stejné. Můžeme si zde uvést ty nejdůležitější:

• dvojrotační kompresor s DC invertorem
• řídicí elektronika
• ventilátor s proměnnými otáčkami
• výparník
• venkovní sonda
• čtyřcestný ventil
• elektronický expanzní ventil
• přednaplněné chladivo R410A
• nerezový deskový výměník chladivo / topná voda
• průtokoměr
• expanzní nádoba topného okruhu
• pojistný ventil 3 bar
• energeticky úsporné modulované oběhové čerpadlo
• příprava pro instalaci el. topného tělesa topného okruhu
• příprava pro řízení trojcestného ventilu okruhu TUV

Nesmíme zapomenout také na prostorovou řídicí jednotku. Ta umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu, zobrazovat provozní informace. Tlačítky na ovládacím panelu jednotky lze snadno definovat žádanou teplotu pro vybraný režim a popřípadě i upravovat parametry tepelného čerpadla v jednotlivých provozních režimech.
